不銹鋼閘閥的工作原理及優點和缺點
時間: 2020-07-30 19:55:07 瀏覽次數：
不銹鋼閘閥 的工作原理 不銹鋼閘閥又叫閘板閥，主要由閥體，閥蓋，閘板，閥桿，閥座和密封填料等部分組成如下圖1所示。 圖1典型的不銹鋼閘閥結構 1-閥體: 2 -閘板: 3一閥座: 4 -閥桿
不銹鋼閘閥的工作原理
不銹鋼閘閥又叫閘板閥，主要由閥體，閥蓋，閘板，閥桿，閥座和密封填料等部分組成如下圖1所示。

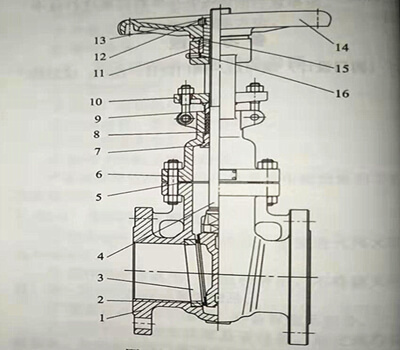

圖1典型的不銹鋼閘閥結構
1-閥體:
2 -閘板:
3一閥座:
4 -閥桿:
5 -墊片;
6一閥蓋,
7-上密封座,
8 -填料:
9 -填料壓套;
10 -填料壓板;
11 -閥桿螺母:
12 -鎖緊螺母:
13 -緊定螺釘;
14一手輪:
15 -軸承壓蓋:
16一油杯：
不銹鋼閘閥是啟閉件(閘板),由閥桿帶動,沿閥座(密封面)做直線升降運動的閥門。
一般,不銹鋼閘閥不可用來調節流量,只能作為截斷裝置使用,要么完全開啟,要么完全關閉。在各種類型的閥門中,不銹鋼閘閥是應用最廣泛的一種,既適用于常溫和常壓工況,也適用于高溫及低溫和高壓及低壓工況,并可以通過選用不同的材質,適用于各種不同的介質中。
不銹鋼閘閥具有如下優點:
1，流體阻力力小。不銹鋼閘閥閥體內部介質通道是直通的,介質流經不銹鋼閘閥時不改變其流動方向,因而流體阻力較小。
2，結構長度(與管道相連接的兩端面間的距離)較小。由于閘板呈圓盤狀,是垂直置于閥體內的,而截止閥閥瓣(也呈圓盤狀)是平行置于閥體內的,因而與截止閥相比,其結構長度較小。如PN16，DNI50的截止閥,其結構長度為480毫米,而同一參數的不銹鋼閘閥結構長度僅為350毫米。
3，啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直,而截止閥閥瓣通常在關閉時的運動方向與網座處介質流動方向相反,因而必須克服介質的作用力，所以與截止閥相比,不銹鋼閘閥的啟閉較為省力。
4，質流動方向不受限制。介質可從不銹鋼閘閥兩側任意方向流過不銹鋼閘閥,均能達到接通或截斷的目的,便于安裝,適用于介質的流動方向可能改變的管路中。
5，開時,密封面受工作介質的沖蝕很小。
6，形體結構比較簡單,制造工藝性較好。
不銹鋼閘閥也存在一些缺點如下:
1，密封面易產生擦傷。啟閉時閘板與閥座相接觸的兩密封面之間有相對滑動,在介質推力作用下易產生擦傷,從而破壞密封性能,影響使用壽命。
2，零件較多,結構較復雜,制造與維修都較為困難,與截止閥相比成本較高。
3，外形尺寸和開啟高度都較大,所需安裝的空間亦較大。
4，一般不銹鋼閘閥都有兩個密封副,給加工、研磨和維修增加了一些困難。
5，操作行程大,啟閉時間長。由于開啟時需將閘板完全提升到閥座通道上方,關閉時又需將閘板全部落下阻斷閥座通道,所以閘板的啟閉行程很大,啟閉時間較長。
