不銹鋼閘閥閥桿與結構類型的分類
時間: 2020-07-30 19:57:07 瀏覽次數：
不銹鋼閘閥 閥桿與結構類型的分類 不銹鋼閘閥有各種不同的結構形式,其主要區別是所采用的密封元件結構類型不同,根據密封元件的結構,常把不銹鋼閘閥分成幾種不同的類型,例如,根據
不銹鋼閘閥閥桿與結構類型的分類
不銹鋼閘閥有各種不同的結構形式,其主要區別是所采用的密封元件結構類型不同,根據密封元件的結構,常把不銹鋼閘閥分成幾種不同的類型,例如,根據結構類型分的類,有平行式不銹鋼閘閥和模式不銹鋼閘閥:根據閥桿的結構還可分為明桿(升降桿)不銹鋼閘閥(圖1)和暗桿(旋轉桿)不銹鋼閘閥(圖2)。

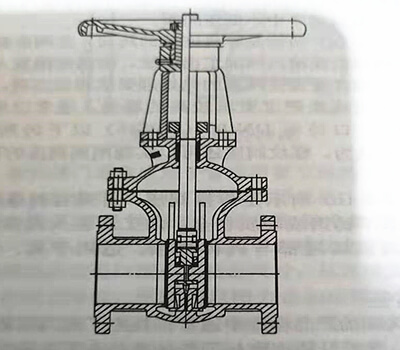

圖1明桿平行式不銹鋼閘閥

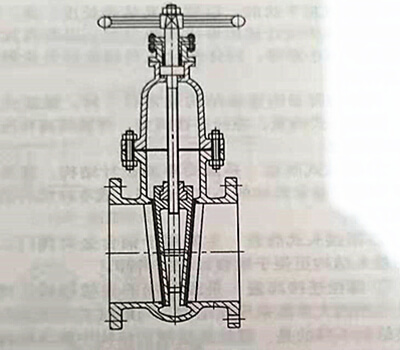

圖2暗桿楔式不銹鋼閘閥
一，不銹鋼閘閥按閥桿分類
閥桿是不銹鋼閘閥的操作部件,其作用是將啟閉力傳遞到啟閉件上，按閥桿結構類型分類,有明桿不銹鋼閘閥與暗桿不銹鋼閘閥兩種。
1，明桿不銹鋼閘閥其閥桿梯形螺紋置于閥體之外,位于閥桿上部,通過旋轉閥桿螺母,使閥桿帶動閘板同步上升與下降來實現閥門的啟閉,因此容易識別閥門的啟閉狀態,避免誤操作。
由于閥桿螺母在體腔外,有利于潤滑,同時啟閉狀態直觀明顯,因而應用廣泛，但在惡劣環境中,閥桿的外露螺紋易受損害和腐蝕,甚至影響操作，它的缺點是閥門開啟后的高度大,通常在閥門原高度的基礎上要加一一個行程,因而需要很大的操作空間。
2，暗桿不銹鋼閘閥閥桿螺母置于閥體內部,常被固定在閘板上,通過閥桿的旋轉使閥桿螺母帶動閘板做的升降運動來完成啟閉。由于傳動用的梯形螺紋位于閥體內部,雖不受外界環境影響,但易受介質腐蝕和無法進行潤滑,開啟程度不能直接觀察,需另設指示裝置，但它的閥桿不做升降運動,所需操作空間小,故適用于位置有限管路密集的場合,如船舶,地下管道等。
二，不銹鋼閘閥按結構類型分類
不銹鋼閘閥的結構類型通常指的是閘板的類型,閘板的類型分為楔式和平行式兩種,即閘板為楔式的稱為楔式不銹鋼閘閥,閘板為平行式的即為平板不銹鋼閘閥。
