浮動球球閥結構優勢
時間: 2020-07-31 21:41:07 瀏覽次數：
浮動球 球閥 結構優勢如下： 進一步分析球閥的結構,并與傳統閥門做一個簡明的比較。 ①全通徑,就是與管線的流道直徑相等,具有最大的流通能力,最大的流量系數Cv值,或者說清阻最小
浮動球球閥結構優勢如下：
進一步分析球閥的結構,并與傳統閥門做一個簡明的比較。
①全通徑,就是與管線的流道直徑相等,具有最大的流通能力,最大的流量系數Cv值,或者說清阻最小。這在工程上應用具有十分重要的意義,特別是從節能環保的角度而言,浮動球球閥是一個節能產品。
對于一個2in的閥門,浮動球球閥球閥與其他結構形式的閥門,如閘閥,截止閥,蝶閥,旋塞閥,其流量系數比較如（表1）。
表1
| 閥門類型 | 浮動球球閥 | 蝶閥 | 閘閥 | 旋塞閥 | 截止閥 |
| 流量系數Cv值 | 490 | 145 | 210 | 70 | 44 |
如果用等效的管子長度來表示閥門的局部阻力,在管網的水力計算中,美國氣體加工和供應者聯合會(GPSA)的工程數據手冊中給出這—等效長(表2)。
數據表明,浮動球閥閥門的阻力系數截止閥和止回閥最大,其次是旋塞閥,閘閥,球閥的局部阻力最小。
表2閥門局部阻力的管徑等效長度單位in:1/2 ~ 20日在全通徑與標準通徑(縮徑)球閥的流量系數列于（表3）中,流量系數Cv值是表示60的水，在1psi（0.07bar）的壓差下，流經閥門每分鐘的加侖（美制）數。
| 通徑 | 截止閥 | 止回閥 | 旋塞閥 | 閘閥和浮動球閥 |
| 1 | 55 | 13 | 7 | 1 |
| 2 | 70 | 17 | 14 | 2 |
| 3 | 100 | 25 | 21 | 2 |
| 4 | 130 | 32 | 30 | 3 |
表3 糗大的流量系數Cv
| 尺寸in（mm） | 縮口 | 全通徑 |
| 1/2（15） | 9 | - |
| 3/4（20） | 19 | 50 |
| 1（25） | 45 | 100 |
| 1-1/2（40） | 125 | 270 |
| 2（50） | 165 | 490 |
| 3（80） | 350 | 1160 |
| 4（100） | 550 | 2200 |
| 6（150） | 765 | 5100 |
| 8（200） | 1890 | 9300 |
| 10（250） | 3900 | 15200 |
| 12（300） | 6700 | 22400 |
| 14（350） | 5100 | 36000 |
| 16（400） | 8100 | 35000 |
| 18（450） | 11000 | 45000 |
| 20（500） | 16000 | 58000 |
至于浮動球球閥的流量特性,即開度與流量系數的關系火等百分比特性(圖 3)。浮動球球閥的開度為50%時,其流量系數僅為額定值的10%,開度為80%時,僅如額定值的40%。浮動球球閥作為調節閥使用具有近似于等百分比流量特性。
②浮動球球閥的啟閉閥桿做回轉運動,和蝶閥,旋塞園-樣,不同于做直線運動的閘閥和截止回閥。轉的度是90°角行程,與直線運動的閥門比較,啟閉方,便于實現閥門操作的自動化。如果選用電動裝,直線行程的閥門選用的是多回轉電動裝置,做90°角行程的閥門選用的是部分回轉角行程回轉的電動裝置。

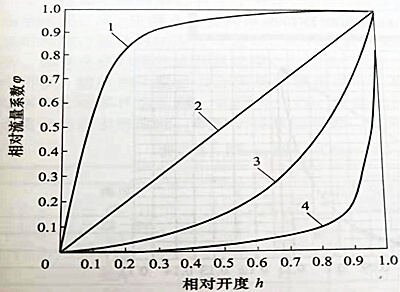

圖 3 浮動球球閥的流量特性
1 -快開;
2 -線性;
3 -等百分比;
4一雙曲線
浮動球球閥的兩大特點是球閥的發展以及在工業領域中不斷替代傳統閥門的動力,因此,在浮動球球閥問世之后其我場的占有量每年以20%的速度遞增,是發展最為迅速的一個閥門品種。但在浮動球球閥的發展中,對于閥門的密封要求和低的操作力矩要求始終是產品追求的兩個目標,而這兩個目標是一對矛盾,這一矛盾的對與統一,進一步促進浮動球球閥的發展,其中最重要的發展是密封座結構的改進。
