蝶閥閥門的扭矩計算方法及扭矩對照表

時間: 2020-05-02 18:51:05 瀏覽次數：

如何計算蝶閥的扭矩。 1-600LB閥桿扭矩計算（1）閥桿總力矩 MF =MQF + MFT。（2）球與閥座的摩擦力矩 MQF MQC=MQF1+ MQF2 MQF1 閥座對球預緊力產生的摩擦力矩 MQF1=0.3925（D2JH D2MN）*(1+COS)*qM*fM*

如何計算蝶閥的扭矩。

1″-600LB閥桿扭矩計算

（1）閥桿總力矩 MF =MQF + MFT。

（2）球與閥座的摩擦力矩 MQF MQC=MQF1+ MQF2 MQF1 閥座對球預緊力產生的摩擦力矩 MQF1=0.3925（D2JH –D2MN）*(1+COSθ)*qM*fM*R MQF2 介質工作壓力產生的摩擦力矩 MQF2 =π*P* fM*R（D2JH-0.5 D2MN-0.5 D2MW）(1+COSθ)/8COSθ。

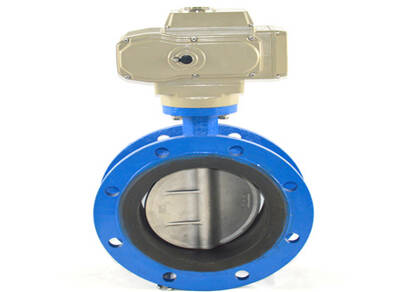

蝶閥閥門的扭矩計算方法及扭矩對照表

（3）填料與桿間摩擦力矩 MFT MFT=0.5*FT*dF FT=ψ*dF*bT*P計算結果: MFL=5840 Nmm 計算結果: MF=78075 Nmm。

蝶閥閥門扭矩計算具體是：二分之一門口徑（D）的平方×3.14得出閥板的面積（A），再乘以所承壓力（P）(即閥門工作壓力)得出軸所承受的靜壓力，乘以磨擦系數(查表，一般鋼鐵的磨擦系數取0.1，鋼對橡膠的磨擦系數取0.15)，乘以軸徑（d）除以1000即得閥門的扭矩數，單位為牛米（N.m），電動裝置和氣動執行器參考安全值取閥門扭矩的1.5倍。

蝶閥扭矩表：	單位：NM
蝶閥規格	蝶閥標準閥板、最高壓差
DN	6bar	10bar	200LBF/IN²	13bar	285LBF/IN²	25bar
50	14	14	15	15	15	15
65	14	14	17	17	20	20
80	19	19	22	22	40	40
100	33	33	34	34	50	50
125	46	46	48	48	70	70
150	72	72	73	73	95	95
200	245	145	155	155	220	220
250	230	230	236	236	320	320
300	320	320	330	330	421	421
350	560	570	720	790
400	770	850	1000	1180
450	1210	1220	1380	1520
500	1420	1430	1780	1930
600	2820	2830	3530	3670
700	4860	4970
750	5230	5280
800	6500	6600
900	7620	8010
1000	8540	10810			.
1100	9760	15110
1200	13700	21200

表中所述蝶閥扭矩都是用于水和其他非潤滑介質中的開和關扭矩、對于非潤滑或者干燥氣體介質使用乘以1.15進行計算、對于潤滑介質并且潔凈，非腐朽介質使用場合乘以0.85。如果選擇蝶閥操作裝置的時候乘以上表對應扭矩的1.25倍。
