不銹鋼彎頭規格尺寸表
時間: 2020-04-09 21:39:04 瀏覽次數：
90度不銹鋼彎頭長半徑異徑 彎頭 的結構形式規格尺寸表下圖 圖1 90度長半徑異徑彎頭的結構形式 90度不銹鋼彎頭規格尺寸表長半徑異徑 彎頭 的規格尺寸表 公稱直徑DN 長半徑異徑 端部外
90度不銹鋼彎頭長半徑異徑彎頭的結構形式規格尺寸表下圖

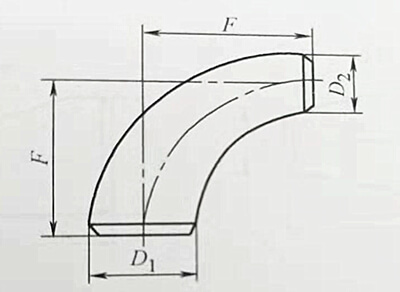

圖1 90度長半徑異徑彎頭的結構形式
90度不銹鋼彎頭規格尺寸表長半徑異徑彎頭的規格尺寸表
圖1 90度長半徑異徑彎頭的結構形式
90度不銹鋼彎頭規格尺寸表長半徑異徑彎頭的規格尺寸表
| 公稱直徑DN |
長半徑異徑 端部外徑 |
長半徑異徑 端部外徑 |
長半徑異徑 端部外徑 |
長半徑異徑 端部外徑 |
長半徑異徑 彎頭高度 |
|
長半徑異徑 彎頭型號 |
D1 | D1 | D2 | D2 |
長半徑異徑 中心至端面 尺寸 |
|
長半徑異徑 彎頭規格 |
A系列 | B系列 | A系列 | B系列 | F |
| 50x40 | 60.3 | 57 | 48.3 | 45 | 76 |
| 50x32 | 60.3 | 57 | 42.4 | 38 | 76 |
| 50x25 | 60.3 | 57 | 33.7 | 32 | 76 |
| 65x50 | 73.0 | 76 | 60.3 | 57 | 95 |
| 65x40 | 73 | 76 | 48.3 | 45 | 95 |
| 65x32 | 73 | 76 | 42.4 | 38 | 95 |
| 80x65 | 88.9 | 89 | 73.0 | 76 | 114 |
| 80x50 | 88.9 | 89 | 60.3 | 57 | 114 |
| 80x40 | 88.9 | 89 | 48.3 | 45 | 114 |
| 90x80 | 101.6 | - | 89 | - | 133 |
| 90x65 | 101.6 | - | 73 | - | 133 |
| 90x50 | 101.6 | - | 60.3 | - | 133 |
| 100x90 | 114.3 | 108 | 101.6 | - | 152 |
| 100x80 | 114.3 | 108 | 88.9 | 89 | 152 |
| 100x65 | 114.3 | 108 | 73 | 76 | 152 |
| 100x50 | 114.3 | 108 | 60.3 | 57 | 152 |
| 125x100 | 141.3 | 133 | 114.3 | 108 | 190 |
| 125x90 | 141.3 | - | 101.6 | - | 190 |
| 125x80 | 141.3 | 133 | 88.9 | 89 | 190 |
| 125x65 | 141.3 | 133 | 73 | 76 | 190 |
| 150x125 | 168.3 | 159 | 141.3 | 133 | 229 |
| 150x100 | 168.3 | 159 | 114.3 | 108 | 229 |
| 150x90 | 168.3 | - | 101.6 | - | 229 |
| 150x80 | 168.3 | 159 | 88.9 | 89 | 229 |
| 200x150 | 219.1 | 219 | 168.3 | 159 | 305 |
| 200x125 | 219.1 | 219 | 141.3 | 133 | 305 |
| 200x100 | 219.1 | 219 | 114.3 | 108 | 305 |
| 250x200 | 273 | 273 | 219.1 | 219 | 381 |
| 250x150 | 273 | 273 | 168.3 | 159 | 381 |
| 250x125 | 273 | 273 | 141.3 | 133 | 381 |
| 300x250 | 323.9 | 325 | 273 | 273 | 457 |
| 300x200 | 323.9 | 325 | 219.1 | 219 | 457 |
| 300x150 | 323.9 | 325 | 168.3 | 159 | 457 |
| 350x300 | 355.6 | 377 | 323.9 | 325 | 533 |
| 350x250 | 355.6 | 377 | 273 | 273 | 533 |
| 350x200 | 355.6 | 377 | 219.1 | 219 | 533 |
| 400x350 | 406.4 | 426 | 355.6 | 377 | 610 |
| 400x300 | 406.4 | 426 | 323.9 | 325 | 610 |
| 400x250 | 406.4 | 426 | 273 | 273 | 610 |
| 450x400 | 457 | 480 | 406.4 | 426 | 686 |
| 450x350 | 457 | 480 | 355.6 | 377 | 686 |
| 450x300 | 457 | 480 | 323.9 | 325 | 686 |
| 450x250 | 457 | 480 | 273 | 273 | 686 |
| 500x450 | 508 | 530 | 457 | 480 | 762 |
| 500x400 | 508 | 530 | 406.4 | 426 | 762 |
| 500x350 | 508 | 530 | 355.6 | 377 | 762 |
| 500x300 | 508 | 530 | 323.9 | 325 | 762 |
| 500x250 | 508 | 530 | 273 | 273 | 762 |
