Q41F鑄鋼法蘭球閥

產品簡介

Q41F法蘭球閥不僅結構簡單、密封性能好.而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉.是近十幾年來發展最快的

訂購熱線：13250886677

在線咨詢

產品介紹

一、鑄鋼法蘭球閥簡介

Q41F法蘭球閥不僅結構簡單、密封性能好.而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉.是近十幾年來發展最快的閥門品種之一.四氟軟密封球閥是由旋塞閥演變而來的,它的啟閉件作為一個球體,利用球體繞閥桿的軸線旋轉90°,實現開啟和關閉的目的.

鑄鋼法蘭球閥零件材料

零件名稱	GB	ASTM
閥體	WCB	A2116-WCB
密封圈	PTFE、RPP	PTFE、RPP
球體	1C18Ni9Ti	SS304
螺母	35	A194-2H
螺柱	35CrMoA	A193-B7
石體	WCB	A216-WCB
墊片	柔性石墨+不銹鋼	B12.10-304F/.G
填料	PTFE	PTFE
填料壓蓋	WCB	A2116-WCB
定位片	25	A105
擋圈	65Mn	AISI 1066
手柄	K33	A47-667 Gr.32510
閥桿	1Cr33	A276-410
螺釘	35	A193-B7
止推墊片	PTFE	PTFE

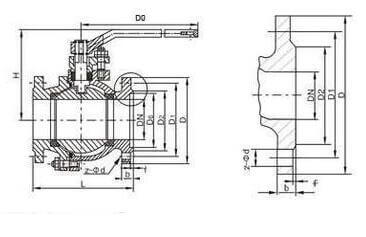

鑄鋼法蘭球閥結構

鑄鋼法蘭球閥規格尺寸

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

鑄鋼法蘭球閥25壓力尺寸

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

鑄鋼法蘭球閥40壓力軟密封球閥尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190
