執行機構系列

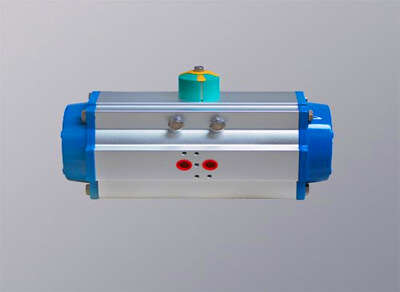

ST型氣動執行器
產品簡介
當壓縮空氣從A管咀進入氣動執行器時,氣體推動雙活塞向兩端(缸蓋端)直線運動,活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度,閥門即被打開反之,當壓縮空氣從B官咀進入氣動執行
訂購熱線：13250886677
產品介紹
ST型氣動執行器概述：
當壓縮空氣從A管咀進入氣動執行器時,氣體推動雙活塞向兩端(缸蓋端)直線運動,活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度,閥門即被打開.此時氣動執行閥兩端的氣體隨B管咀排出.反之,當壓縮空氣從B官咀進入氣動執行器的兩端時,氣體推動雙塞向中間直線運動,活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度,閥門即被關閉.此時氣動執行器中間的氣體隨A管咀排出.
當壓縮空氣從A管咀進入氣動執行器時,氣體推動雙活塞向兩端(缸蓋端)直線運動,活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度,閥門即被打開.此時氣動執行閥兩端的氣體隨B管咀排出.反之,當壓縮空氣從B官咀進入氣動執行器的兩端時,氣體推動雙塞向中間直線運動,活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度,閥門即被關閉.此時氣動執行器中間的氣體隨A管咀排出.
以上為標準型的傳動原理.根據用戶需求,氣動執行器可裝置成與標準型相反的傳動原理,即選準軸順時針方向轉動為開啟氣動閥門,逆時針方向轉動為關閉氣動閥門.單作用(彈簧復位型)氣動執行器A管咀為進氣口,B管咀為排氣孔(B管咀應安裝消聲器).A管咀進氣為開啟閥門,斷氣時靠彈簧力關閉氣動閥門.
