止回閥

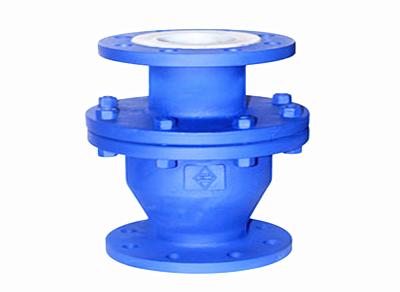

襯氟旋啟式止回閥H44F4/F46圖
產品簡介
襯氟旋啟式止回閥H44F4/F46詳細介紹 一、 產品??樣式圖 二、 結構特點 1、 襯氟升降直通式止回閥主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可
訂購熱線：13250886677
產品介紹
襯氟旋啟式止回閥H44F4/F46詳細介紹
一、產品??樣式圖
二、結構特點
1、 襯氟升降直通式止回閥主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。
2、 襯氟升降立式止回閥主要型號有H42S型、H72S型、H40S型，其中H40S型是一種新型結構，閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。
3、 襯氟旋啟式止回閥主要型號有H44S型，H74S型單瓣旋啟式和H76S型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。
4、 襯氟蝶式止回閥主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。
三、主要零件材料表；
三、主要零件材料表；
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
||
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
閥瓣/閥桿
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
3
|
襯里/閥座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|||||
4
|
緊固螺栓
|
WCB
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
5
|
螺母
|
PTFE(F4)
|
CF8
|
CF8
|
|||
四、技術參數及執行標準
結果形式 |
升降直通式 |
升降立式 |
對夾升降立式 |
單瓣旋啟式 |
雙瓣旋啟式 |
蝶式 |
公稱通徑 |
DN15~500 |
15~500 |
DN15~300 |
DN15~500 |
DN50~1200 |
DN200~1800 |
公稱壓力(MPa) |
PN0.6~1.6 |
PN0.6~1.6 |
PN0.6~2.5 |
PN0.6~2.5 |
PN0.6~4.0 |
PN0.6~1.6 |
閥門材料 |
灰鑄鐵、碳鋼、不銹鋼 |
|||||
襯里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
GXPO |
||||
適用介質 |
詳見防腐襯里材料 |
|||||
工作溫度(℃) |
||||||
設計制造 |
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D |
|||||
結構長度 |
GB/T 12221-1989 |
|||||
連接法蘭 |
JB/T 82.1-94、GB/T9113.1-2000 |
|||||
壓力試驗 |
GB/T 13927-1992
|
|||||
五、主要外形連接尺寸
公稱通徑
|
PN1.0（MPa）主要外形尺寸和連接尺寸
|
重量
|
||||||||
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-Φd
|
B
|
H
|
Kg
|
25
|
160
|
155
|
85
|
58
|
3
|
14
|
4-Φ14
|
128
|
70
|
6
|
32
|
180
|
135
|
100
|
69
|
3
|
16
|
4-Φ18
|
140
|
80
|
7
|
40
|
200
|
145
|
110
|
78
|
3
|
16
|
4-Φ18
|
160
|
85
|
8
|
50
|
230
|
160
|
125
|
88
|
3
|
18
|
4-Φ18
|
178
|
90
|
10
|
65
|
290
|
180
|
145
|
108
|
3
|
18
|
4-Φ18
|
205
|
110
|
21
|
80
|
310
|
195
|
160
|
124
|
3
|
20
|
4-Φ18
|
305
|
130
|
28
|
100
|
350
|
215
|
180
|
144
|
3.5
|
20
|
8-Φ18
|
255
|
140
|
33
|
125
|
400
|
245
|
210
|
174
|
3.5
|
20
|
8-Φ18
|
305
|
145
|
55
|
150
|
480
|
280
|
240
|
199
|
4
|
22
|
8-Φ23
|
345
|
160
|
70
|
200
|
500
|
335
|
295
|
254
|
4
|
24
|
8-Φ23
|
415
|
180
|
100
|
250
|
550
|
390
|
350
|
309
|
5
|
25
|
12-Φ23
|
490
|
220
|
150
|
300
|
620
|
440
|
400
|
363
|
5
|
30
|
12-Φ23
|
560
|
240
|
300
|
